Les spécificités de la solution SIPSI pour les bancs SIP 1002M

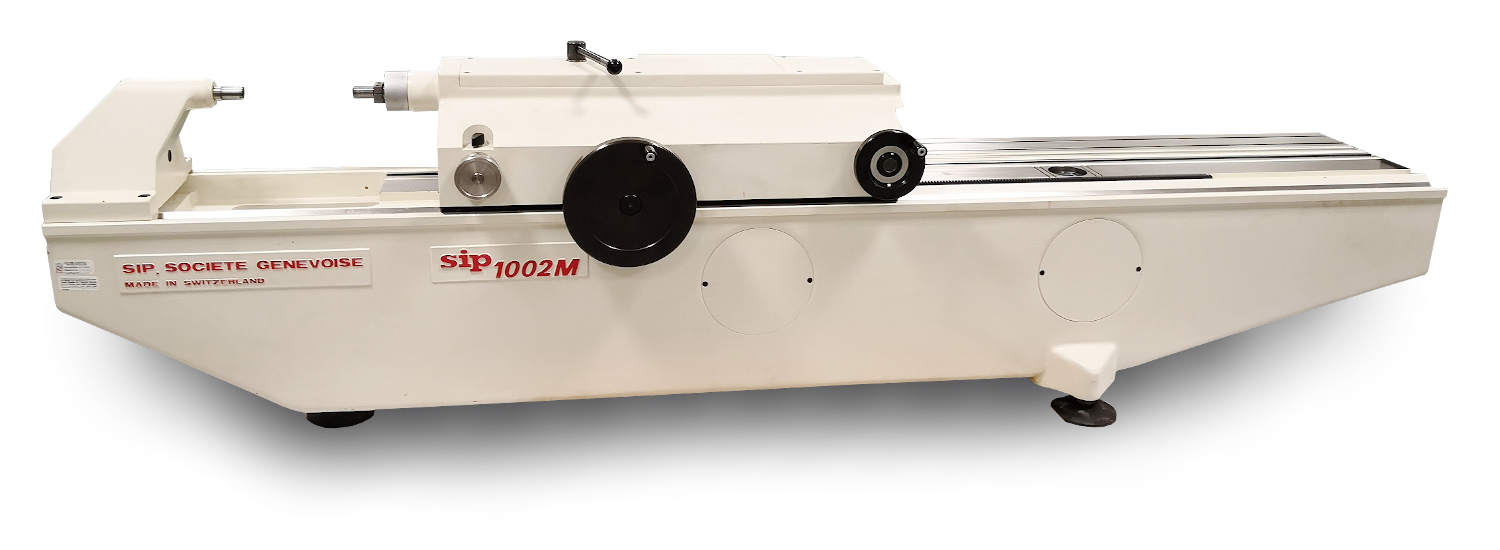

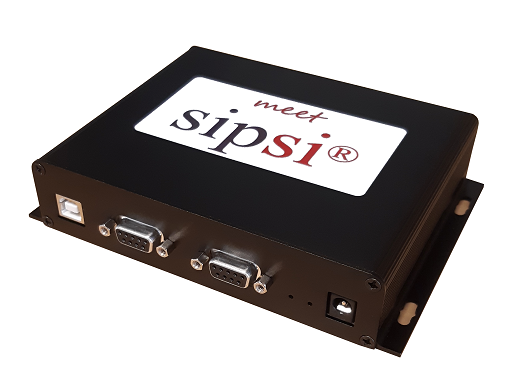

 1002M Cetim     SIPSI avec etiquette petit



Les bancs SIP 1002M ont la particularité d'offrir une plage de mesure de l'ordre du mètre.

Pour permettre cela, SIP a équipé ses bancs 1002M d'une seule règle de 50cm, localisée dans le chariot mobile, et de 2 têtes de lecture, fixes et localisées dans le bâti.

Le gros défi pour l'équipe SIPSI a été de gérer la transition entre la tête A et la tête B dans la zone que nous appelons "zone de basculement".

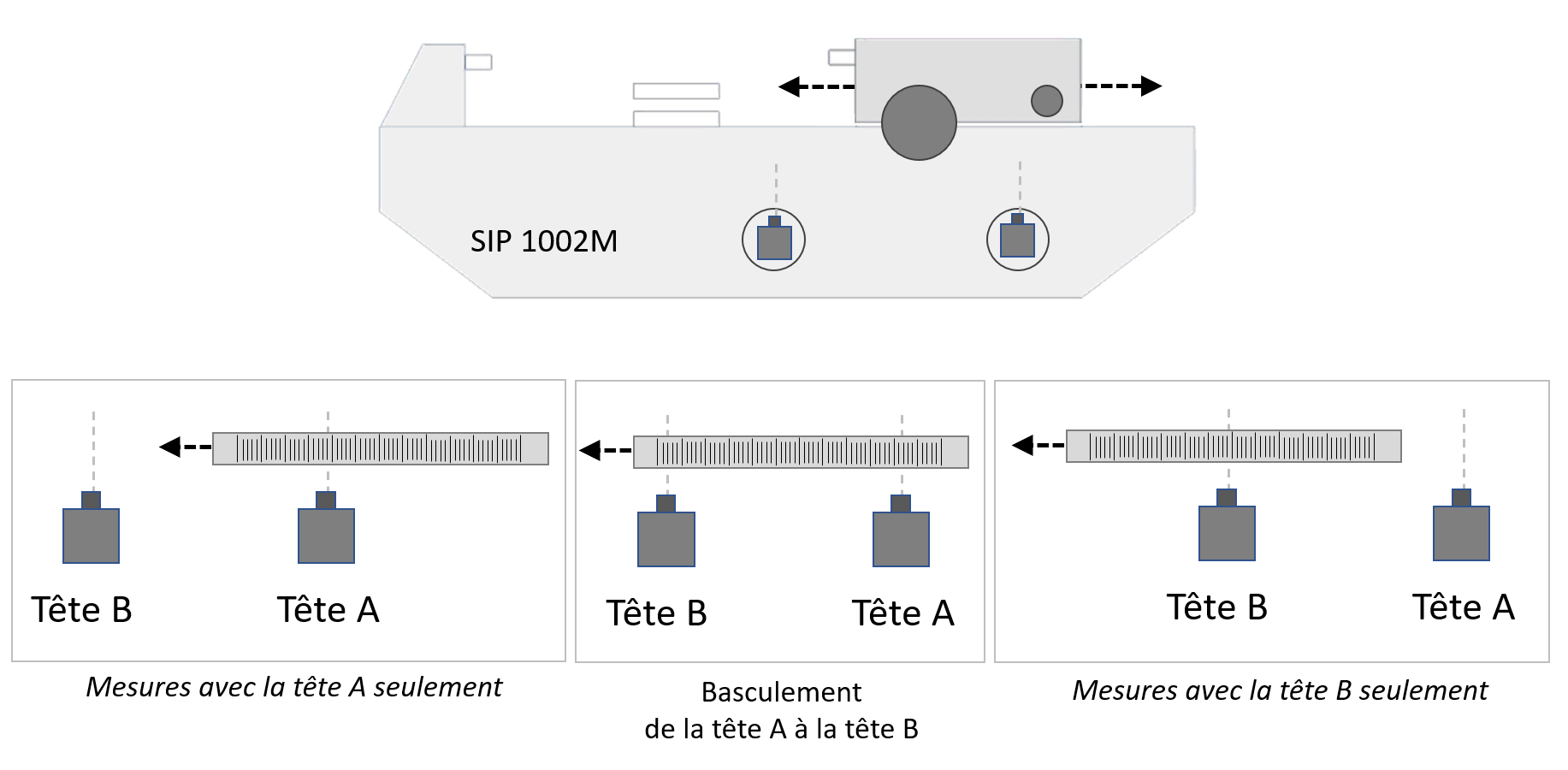

Zone de basulement



Dans cette zone de basculement, les deux têtes de lecture sont actives et l'une doit passer le relais à l'autre.



SIPSI est aujourd'hui la seule solution de rétrofit capable de :

  • conserver la règle et les têtes de lecture d'origine SIP
  • gérer automatiquement le basculement d'une tête à l'autre
  • corriger automatiquement le décalage à chaque basculement
  • offrir une précision de l'ordre de 1/10ème de micron et une résolution au 1/100ème de micron
  • tout cela sans avoir besoin d'associer un interféromètre laser au banc SIP, le module SIPSI-1002M suffit :

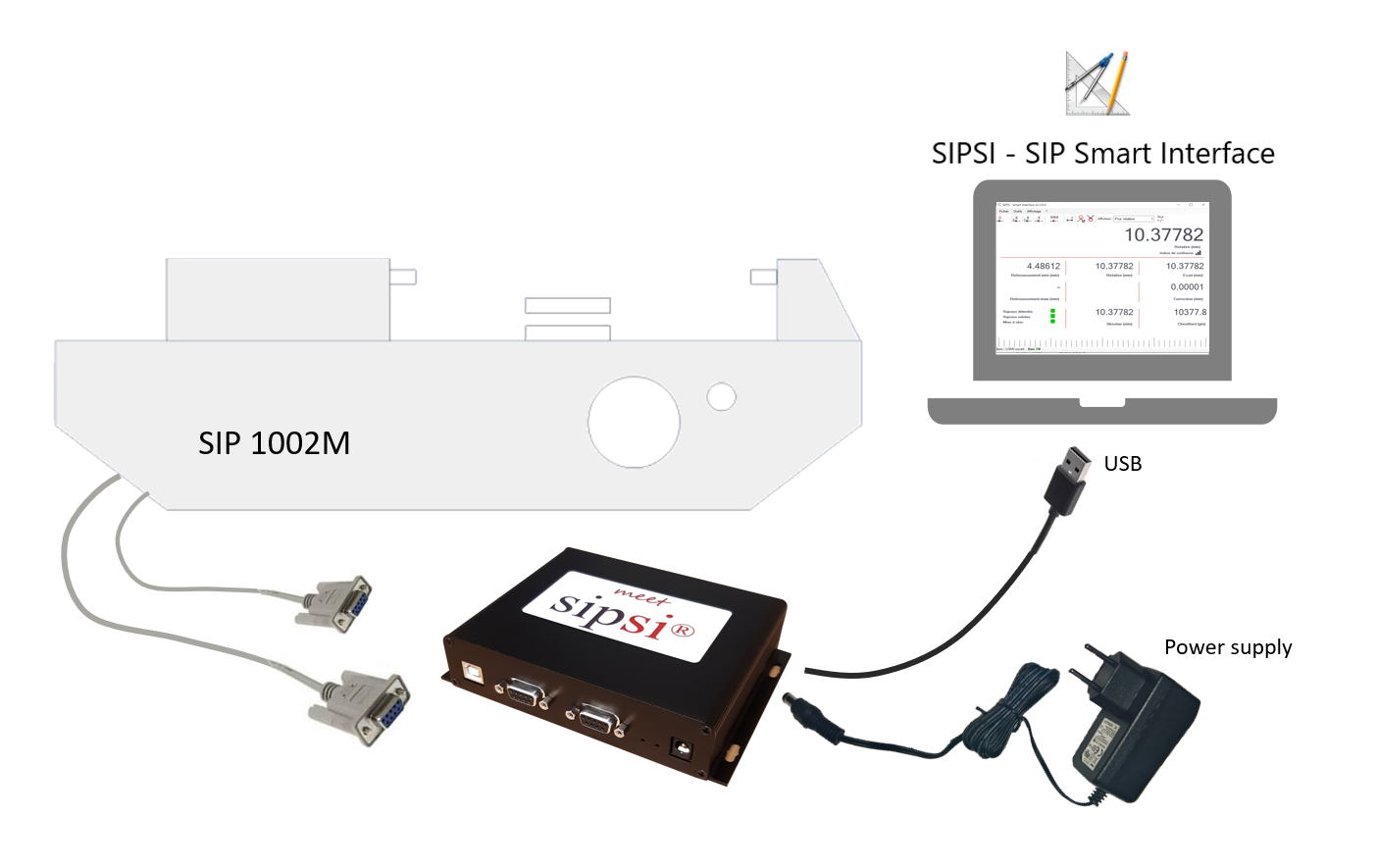

Schema montage SIPSI 1002M



Les démonstrations SIPSI sont possibles sur les SIP 1002M.

N'hésitez pas à nous en faire la demande.
